QCX-WP-2 起重限制傳感器
- 品牌：???雷泰傳感器
- 型號：???QCX-WP傳感器
- 市場價：???$article_wine$ 元
- 優惠價：???$article_net$ 元 (已有 0 人購買)
特點與用途
QCX-WP傳感器采用軸銷外形雙剪切梁結構，具有抗偏載、抗扭曲、精度高等特點，是測量軸承、滑輪等構件的徑向 載荷或鋼絲繩張力的專用傳感器，它可以代替滑輪軸銷安裝在結構中作徑向力測量。既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力系統的機械部件大大簡化。可適用于起重、水利、船舶等行業的過程控制及系統測量。

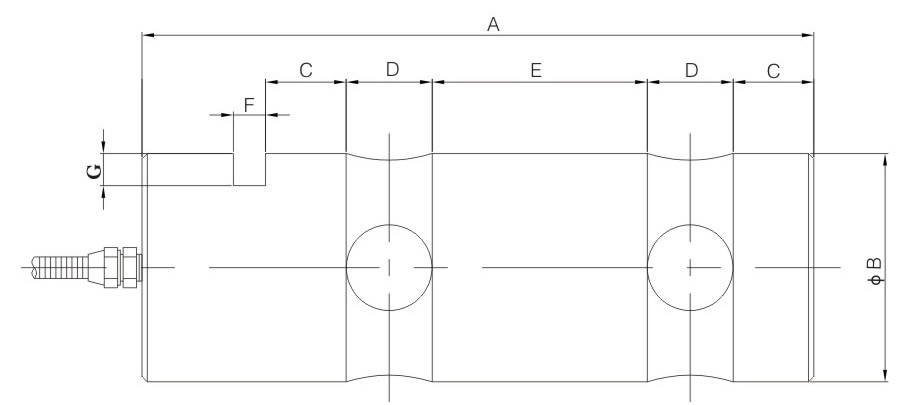

外形尺寸：
|
量 程 |
A |
ФB |
C |
D |
E |
F |
G |
|
2t~5t |
120 |
40 |
15 |
15 |
25 |
6 |
6 |
|
10t |
160 |
55 |
20 |
22 |
40 |
8 |
8 |
|
15~20t |
200 |
65 |
25 |
27 |
50 |
10 |
8 |
|
30~40t |
250 |
85 |
30 |
32 |
80 |
12 |
10 |
技術指標：
|
參 數 |
單 位 |
技術參數 |
參 數 |
單 位 |
技術參數 |
|
靈敏度 |
mV/V |
1.0~2.0±0.05 |
靈敏度溫度系數 |
≤%F·S/10℃ |
±0.05 |
|
非線性 |
≤%F·S |
±0.1 |
工作溫度范圍 |
℃ |
-20℃～+80℃ |
|
滯 后 |
≤%F·S |
±0.1 |
輸入電阻 |
Ω |
750±20Ω |
|
重復性 |
≤%F·S |
±0.05 |
輸出電阻 |
Ω |
700±5Ω |
|
蠕 變 |
≤%F·S/30min |
±0.1 |
安全過載 |
≤%F·S |
150%F·S |
|
零點輸出 |
≤%F·S |
±1 |
絕緣電阻 |
MΩ |
≥5000MΩ（50VDC） |
|
零點溫度系數 |
≤%F·S/10℃ |
±0.05 |
推薦激勵電壓 |
V |
10V～15V |
